مقره چیست؟+کاربرد و مشخصات

مقره چيست؟

مقره يک تجهيز الکتريکي و مکانيکي بسيار مقاوم است که براي ايزوله کردن هادي هاي برق از سازه هاي فلزي، بتني و بدنه زمين استفاده ميشود. اين قطعه نقش حياتي در جلوگيري از نشتي جريان، قوس الکتريکي، اتصال کوتاه، تخليه جزئي و آسيب به تجهيزات فشارضعيف و فشارقوي دارد. مقره ها به گونه اي طراحي ميشوند که در شرايط سخت محيطي – از رطوبت شديد و باران تا آلودگي صنعتي، سرماي سنگين، تابش UV و بادهاي قوي – همچنان استقامت الکتريکي و مکانيکي خود را حفظ کنند.

در شبکه هاي برق، هادي ها نميتوانند مستقيما روي دکل، تير يا هر المان فلزي قرار بگيرند، زيرا بلافاصله مسير اتصال به زمين ايجاد ميشود. مقره با ايجاد فاصله و مقاومت الکتريکي بسيار بالا، مانع انتقال جريان به سازه ميشود. اين قطعه بايد همزمان ولتاژهاي بالا، بار مکانيکي ناشي از وزن هادي، تنش هاي ناشي از باد، يخبندان، انبساط و انقباض حرارتي و ضربات الکتريکي را تحمل کند.

نقش مقره در سيستم هاي انتقال و توزيع برق

مقره ها در شبکه برق دو نقش اساسي بر عهده دارند:

1. ايزولاسيون الکتريکي: جلوگيري از اين که هادي حامل جريان با دکل يا تير تماس پيدا کند و مسير اتصال به زمين ايجاد شود.

2. تحمل بار مکانيکي: نگه داشتن وزن سيم يا کابل در خطوط هوايي، تحمل کشش ناشي از طول ده ها يا صدها متر هادي، و مقاومت در برابر تنش هاي محيطي.

اين دو وظيفه اگر به درستي انجام نشود، نتيجه آن ميتواند قطع کامل خط، آتش سوزي، قوس الکتريکي، سوختن تجهيزات پست يا افتولت نامتعادل باشد.

ساختار مهندسي مقره

مقره ها معمولا از سه دسته ماده اصلي ساخته ميشوند: سراميک (چيني)، شيشه سفت شده و پليمري (کامپوزيت). هر يک از اين مواد داراي ويژگي هاي دي الکتريک، مقاومت مکانيکي و ثبات محيطي متفاوت هستند.

1. مقره سراميکي (Porcelain Insulator)

• استحکام الکتريکي بالا

• مقاومت حرارتي مناسب

• عمر طولاني

• وزن سنگين
  در خطوط انتقال و توزيع سنتي کاربرد زيادي دارد.

2. مقره شيشه اي (Toughened Glass Insulator)

• مقاومت دي الکتريک بسيار بالا

• سطح صاف و کاهش جذب آلودگي

• شکست ظاهري قابل تشخيص

• مقاومت خوب در شرايط مرطوب

3. مقره کامپوزيتي (Polymer/Composite Insulator)

• وزن بسيار سبک

• مقاومت بالا در برابر آلودگي و رطوبت

• طول عمر عالي در محيط هاي صنعتي

• خاصيت آبگريزي قوي
  در شبکه هاي جديد به دليل وزن کم و طول عمر بالا بسيار محبوب است.

چرا مقره بايد مقاومت دي الکتريک بسيار بالا داشته باشد؟

هادي هاي خطوط هوايي يا تجهيزات پست در معرض ولتاژهاي بسيار بالا هستند (از 20 کيلوولت تا 400+ کيلوولت). کوچک ترين نشتي جريان روي سطح مقره ميتواند باعث تشکيل قوس الکتريکي، تخليه جزئي و نهايتا شکست دي الکتريک شود. مقره ها با استفاده از غلاف ها و پله هاي متعدد سطح خزش (Creepage Distance) را افزايش ميدهند تا مسير عبور جريان نشتي طولاني تر و مقاومت الکتريکي بيشتر شود.

به همين دليل طراحي سطح مقره – شامل تعداد پله ها، ارتفاع برجستگي ها و مواد به کار رفته – کاملا تخصصي است و بايد با شرايط محيطي مطابقت داشته باشد.

انواع مقره و نقش هر مدل در شبکه برق

مقره ها بر اساس شکل، محل نصب، نوع بار مکانيکي، سطح ولتاژ و شرايط محيطي در چند گروه اصلي طبقه بندي ميشوند. انتخاب صحيح نوع مقره تاثير مستقيم بر پايداري شبکه، جلوگيري از قوس الکتريکي، کاهش تلفات انرژي و افزايش طول عمر تجهيزات دارد.

1. مقره سوزني (Pin Type Insulator)

اين مقره روي يک پايه سوزني شکل نصب ميشود و هادي مستقيما روي شیار بالايي آن مهار ميشود.
کاربرد:

• خطوط توزيع ولتاژ پايين

• مسيرهاي کوتاه

• جريان هاي کم تا متوسط
  ويژگي:

• نصب ساده

• مقاومت مکانيکي محدود

• مناسب ولتاژهاي 11 تا 33 کيلوولت

2. مقره چرخي يا بشقابي (Disc / Suspension Insulator)

رایج ترين و مهم ترين نوع مقره در خطوط انتقال است. اين مقره به صورت واحدهاي بشقابي توليد ميشود که بسته به سطح ولتاژ، چندين بشقاب به هم متصل ميشوند و يک زنجيره مقره مي سازند.
کاربرد:

• خطوط انتقال 63 کي.وي تا 400+ کي.وي

• مسيرهاي طولاني و کابل هاي سنگين
  مزيت:

• تحمل مکانيکي فوق العاده بالا

• امکان اضافه يا کم کردن بشقاب متناسب با سطح ولتاژ

• عملکرد عالي در برابر باد، يخ بندان و آلودگي

3. مقره چتري (Strain Insulator)

نوعي از مقره هاي مکانيکي که براي تحمل بارهاي کششي بسيار بالا استفاده ميشود.
کاربرد:

• نقاط انتهاي خط

• نقاطي که زاويه مسير تغيير ميکند

• مسيرهايي با تنش محيطي شديد
  ويژگي:

• تمرکز بر استقامت کششي

• استفاده از واحدهاي قوي با اتصالات فولادي

4. مقره ميله اي يا پست (Post Insulator)

در پست هاي برق، تابلوهاي فشار متوسط و تجهيزات داخلي کاربرد دارد. اين مقره روي سازه نصب شده و هادي يا باسبار از روي آن عبور ميکند.
کاربرد:

• پست هاي توزيع

• تابلوهاي MV

• GIS و AIS
  مزيت:

• مقاومت مکانيکي بالا

• پايداري در برابر ارتعاش

• ابعاد متنوع براي کاربردهاي داخلي و خارجي

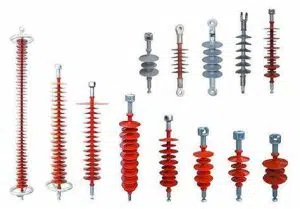

5. مقره خطي پليمري (Composite Line Insulator)

نسل جديد مقره هاي شبکه هستند که از هسته FRP، غلاف سيلکوني و پوشش آبگريز تشکيل ميشوند.
مزيت ها:

• وزن بسيار سبک

• مقاومت عالي در برابر آلودگي صنعتي

• عدم جذب رطوبت

• طول عمر بيشتر نسبت به سراميک

• کاهش خطر تخليه سطحي
  کاربرد:

• مناطق صنعتي با گردوغبار

• مناطق ساحلي

• خطوط با سطح ولتاژ بالا

عملکرد الکتريکي و مکانيکي مقره

مقره بايد همزمان دو عملکرد کاملا متفاوت را انجام دهد:

1. مقاومت الکتريکي و جلوگيري از قوس الکتريکي

2. تحمل بارهاي سخت مکانيکي

عملکرد الکتريکي

سطح مقره بايد طوري طراحي شود که:

• جريان نشتي روي سطح حداقل باشد

• قوس الکتريکي تشکيل نشود

• مسير خزش کافي وجود داشته باشد

• رطوبت و آلودگي نتوانند سطح را رسانا کنند

• در ولتاژهاي بالا تخليه جزئي رخ ندهد

به همين دليل سطح مقره شيارهاي برجسته دارد تا سطح خزش افزايش پيدا کند و جريان نشتي به حداقل برسد.

عملکرد مکانيکي

مقره بايد تنش هاي زير را تحمل کند:

• وزن هادي

• نيروي کششي خط

• فشار باد

• وزن يخ

• لرزش ناشي از نوسان هاي هادي

• ضربه هاي گذرا
  در خطوط انتقال، اين بارها بسيار بزرگ هستند و به همين دليل از زنجيره هاي بشقابي يا مدل هاي پليمري تقويت شده استفاده ميشود.

عوامل محيطي موثر بر انتخاب مقره

انتخاب مقره فقط به سطح ولتاژ وابسته نيست؛ شرايط محيطي نقشي بسيار مهم دارد:

• رطوبت و باران

• آلودگي صنعتي و نمک

• بادهاي شديد

• يخ بندان

• تابش شديد UV

• مناطق ساحلي

• مناطق بياباني
  در مناطق با آلودگي شديد، مقره پليمري يا شيشه اي ترجيح داده ميشود، زيرا آلودگي کمتر به سطح آنها ميچسبد.

کاربردهاي مقره در شبکه قدرت و صنعت

مقره يک قطعه ثابت نيست که تنها وظيفه جداسازي داشته باشد؛ بلکه در بخش هاي مختلف شبکه برق عملکردي کاملاً متفاوت، حساس و تعيين کننده دارد. هر محيط، سطح ولتاژ و نوع سازه نياز به يک مدل خاص از مقره دارد و ترکيب درست اين موارد، پايداري شبکه را در برابر آلودگي، رطوبت، تنش مکانيکي و ضربات الکتريکي تضمين ميکند.

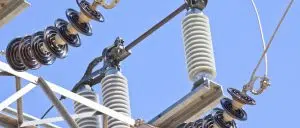

خطوط هوايي انتقال و توزيع

در خطوط هوايي، مقره وظيفه جدا کردن هادي از دکل را بر عهده دارد و بايد وزن سيم، تنش کششي خط، فشار باد، بار يخ، لرزش هاي مداوم و شوک هاي الکتريکي لحظه اي را تحمل کند.
کاربردهاي اصلي:

• نگهداري کابل در ارتفاع

• جلوگيري از تشکيل قوس الکتريکي

• مقاومت در برابر آلودگي و رطوبت

• تحمل تنش هاي شديد مکانيکي

در ولتاژهاي بالا از زنجيره مقره هاي بشقابي يا پليمري قوي استفاده ميشود.

پست هاي فشارقوي

در پست ها، باسبارها، سکسيونرها، دژنکتورها و ترانس ها بر روي مقره هاي پستي نصب ميشوند. اين مقره ها بايد:

• استحکام مکانيکي بسيار بالا داشته باشند

• نيروي الکترو ديناميک ناشي از اتصال کوتاه را تحمل کنند

• فاصله عايقي مناسب ايجاد کنند

• در برابر تغييرات دماي شديد پايدار بمانند

مقره پستي معمولاً از سراميک متراکم يا کامپوزيت تقويت شده ساخته ميشود.

تابلوهاي MV و LV

در تابلوهاي فشار متوسط و ضعيف، مقره ميله اي براي نگهداري باسبار و تجهيزات داخلي استفاده ميشود. اين مقره بايد در برابر گرما، شوک الکتريکي، ولتاژ لحظه اي و ارتعاش مقاومت داشته باشد.

خطوط ريلي و مترو

در سيستم هاي ريلي، مقره وظيفه نگهداري سيم کاتنري و جلوگيري از نشتي جريان به سازه را دارد.
اين محيط ها لرزش شديد، آلودگي و تغييرات حرارتي بالا دارند؛ به همين دليل مقره بايد سبک، مقاوم و داراي آبگريزي قوي باشد.

مشخصات فني و پارامترهاي مهندسي انتخاب مقره

ولتاژ نامي

مهم ترين پارامتر، سطح ولتاژ خط است. با افزايش ولتاژ، طول مقره، تعداد بشقاب ها يا ابعاد مقره پليمري افزايش مي يابد.

فاصله خزش

فاصله خزش (Creepage Distance) طول مسير سطحي است که جريان نشتي بايد طي کند.

• هرچه آلودگي بيشتر باشد، فاصله خزش بايد طولاني تر باشد.

• مناطق صنعتي، شيميايي، ساحلي و بياباني → فاصله خزش بالا

• مناطق پاک و خشک → فاصله خزش استاندارد

اين پارامتر مستقيماً از قوس الکتريکي و تخليه سطح جلوگيري ميکند.

استقامت مکانيکي

مقره بايد تنش هاي زير را تحمل کند:

• وزن هادي

• فشار باد

• نيروي کششي خط

• وزن يخ

• لرزش هاي دائمي

• ضربه هاي الکتريکي

در خطوط انتقال، استقامت مکانيکي مهم تر از مقاومت الکتريکي است.

جنس بدنه و هسته

• مقره سراميکي: استحکام بالا، عمر طولاني، وزن زياد

• مقره شيشه اي: سطح صاف، مقاومت عالي در برابر آلودگي، پايداري الکتريکي بالا

• مقره پليمري: وزن کم، آبگريزي بالا، مناسب مناطق آلوده و مرطوب، مقاوم در برابر UV

مقاومت در برابر آلودگي و رطوبت

مهم ترين عامل شکست الکتريکي مقره، نشتي سطح در شرايط مرطوب است.
مقره پليمري به خاطر سطح آبگريز، بهترين عملکرد را در آلودگي شديد دارد.

خطاهاي مرگبار در انتخاب يا نصب مقره

اشتباه در انتخاب يا نصب مقره ميتواند به خاموشي کامل خط، آتش سوزي، قوس، ذوب شدن هادي و خسارات سنگين منجر شود.

فاصله خزش ناکافي

عامل اصلي شروع قوس سطح و تخليه الکتريکي در مناطق آلوده.

استفاده از مقره سراميکي در محيط هاي شديداً آلوده

لعاب سراميک آلودگي را نگه ميدارد و سطح آن را رسانا ميکند.

نصب زاويه دار

باعث تمرکز تنش و شکست ناگهاني مقره ميشود.

عدم استفاده از زنجيره قوي در خطوط انتقال

تنش هاي خط باعث شکستن يا جدا شدن واحدها ميشود.

بي توجهي به باد، يخ و UV

هر سه عامل باعث کاهش شديد طول عمر مقره ميشوند.

مزاياي مقره پليمري نسبت به سراميکي و شيشه اي

• وزن بسيار کمتر و نصب آسان تر

• مقاومت عالي در مناطق مرطوب و آلوده

• خاصيت آبگريزي دائمي

• پايداري بالا در برابر UV

• طول عمر بيشتر

• عدم نياز به شستشو

• مقاومت بالا در برابر لرزش
  به همين دليل بسياري از خطوط انتقال جديد ايران و جهان از مقره پليمري استفاده ميکنند.

جمع بندي مهندسي

مقره يک قطعه ساده نيست؛ بلکه بخشي از زيرساخت حياتي انتقال انرژي است که در برابر ولتاژهاي بالا، تنش هاي سنگين مکانيکي، آلودگي شديد و تغييرات محيطي بايد پايداري کامل داشته باشد. انتخاب درست نوع مقره بر اساس ولتاژ، فاصله خزش، آلودگي محيط، جنس، استقامت مکانيکي و نوع سازه تضمين ميکند که خط انتقال بدون قوس، بدون نشتي و بدون خطر خاموشي در طولاني مدت کار کند.
شبکه برق بدون مقره مناسب، پايداري ندارد؛ و هر شبکه پايدار، بدون استثنا از مقره استاندارد و درست انتخاب شده ساخته ميشود.
